Leírás

A Partial Discharge Lab alkalmas különböző feszültségszintek (110 KV, 220 KV, 500 KV, 750 KV), például kábelek, transzformátorok, transzformátorkapcsolók és erőművek részleges kisülési tesztjére vagy ütésvizsgálatára. A részleges kisülési labor hegesztett vagy összeszerelt szerkezeti opciókkal rendelkezik, és a nem szabványos részleges kisülési labor a felhasználói igények szerint tervezhető.

Partial Discharge Lab

Jellemzők

Könnyen telepíthető, esztétikus és kiváló árnyékolási teljesítményt nyújt.
Két típus áll rendelkezésre: acéllemez összeszerelés és hegesztés az árnyékoló réteghez.
A kis perforációk hozzáadott hangelnyelő pamuttal{0}} jelentősen javítják a hangelnyelést és javítják a tesztelési környezetet.
Érett földelőkábel-árok gyártási folyamata.
Speciális vezérlőterem (világos megfigyelőablakkal).
A nagy tolóajtók vagy emelőajtók (beleértve a két{0}}szekciós emelőajtót is) testreszabhatók-a különböző típusú laboratóriumok számára.

Teljesítmény

(1) Árnyékolás hatékonysága: 0,5–1,6 MHz 60–90 dB vagy annál nagyobb, megfelel a vonatkozó nemzeti szabványok követelményeinek, és megfelel a részleges kisülésű árnyékoló helyiségekre vonatkozó helyszíni követelményeknek.

(2) Szigetelési ellenállás: 500 MΩ vagy annál nagyobb

(3) Földelési ellenállás: 1Ω vagy annál kisebb

Osztályozás

Összeszerelt típus – Kiváló{0}}minőségű horganyzott acéllemezből készült, hullámos árnyékolólemezt képezve perforálva, középen egy vezetőképes béléssel, és ponthegesztéssel ellenálláshegesztéssel.

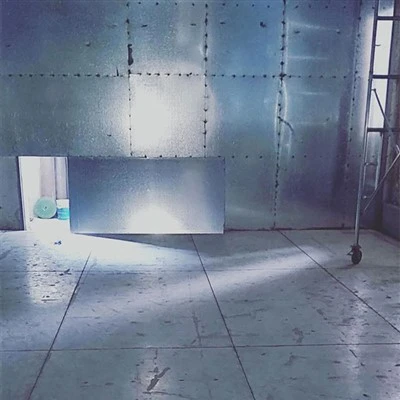

Hegesztett lemez – Kiváló{0}}minőségű horganyzott acéllemezből készült, perforált és hullámlemezbe préselve, a hátsó varratoknál teljes hegesztéssel.
